Pasos para una Instalación de Redes Eficiente en Oficinas en Madrid
A continuación, desglosamos la metodología profesional para ejecutar una instalación de redes de primer nivel en Madrid, garantizando que la infraestructura soporte las demandas tecnológicas de la próxima década.
Auditoría de Carga y Diseño de la Arquitectura Lógica
Para una oficina de alto rendimiento en el Madrid de 2026, la fase de planificación es donde se decide la rentabilidad tecnológica. En CBS Eléctrica, elevamos el estándar de la auditoría inicial, transformándola en un ejercicio de ingeniería predictiva.
A. Auditoría de Capacidad y Calidad de Experiencia (QoE)
Ya no basta con medir el ancho de banda nominal. La red debe soportar cargas de inferencia de IA local, computación en el borde (Edge Computing) y una densidad de dispositivos IoT que supera los 50 nodos por cada 100 m². Nuestra auditoría se centra en métricas críticas:
- Latencia y Jitter Predictivo: Para flujos de trabajo de realidad extendida (XR) y videollamadas holográficas, establecemos objetivos de latencia inferiores a 15 ms.
- Simultaneidad Inteligente: Calculamos la tasa de transferencia pico (T_p) aplicando un factor de simultaneidad dinámico (\Phi) que considera los modelos de trabajo híbrido y la orquestación de datos en la nube.
Fórmula de Ingeniería: T_p = \sum (D_i \cdot C_i) \cdot \Phi. Donde $D_i son los dispositivos críticos y C_i su capacidad requerida ajustada a ráfagas.
B. Microsegmentación y Arquitectura Zero Trust
El diseño lógico evoluciona de las VLAN tradicionales hacia una Arquitectura de Microsegmentación basada en la Identidad. En un entorno corporativo moderno, la seguridad perimetral ya no existe.
- Zero Trust por Defecto: Implementamos políticas de Acceso de Mínimo Privilegio (JEA). Los sensores de climatización no deben tener visibilidad sobre el segmento de servidores financieros.
- Intent-Based Networking (IBN): Diseñamos redes que traducen las necesidades de negocio («Priorizar tráfico de Sala de Juntas») en configuraciones automáticas y dinámicas.
C. Redundancia Activa y SD-WAN
Para las sedes corporativas en Madrid, la continuidad no es negociable. Implementamos arquitecturas con redundancia Activa-Activa gestionadas por SD-WAN, permitiendo que los enlaces de fibra secundarios participen en el balanceo de carga y no estén simplemente en espera pasiva.
Elección del Soporte Físico: El Estándar del Futuro
La elección del medio de transmisión es la decisión con mayor impacto en el CAPEX y OPEX de la instalación. En CBS Eléctrica, recomendamos estándares que eviten la obsolescencia temprana.
Cobre: Más allá de la Categoría 6A
Si bien la Categoría 6A sigue siendo el estándar robusto para el puesto de trabajo (soportando 10 Gbps a 100 metros), para los enlaces troncales (backbone) y puntos de acceso WiFi 7, implementamos Categoría 8. Este estándar permite velocidades de hasta 40 Gbps en distancias cortas, eliminando cuellos de botella en la distribución horizontal.
Fibra Óptica OM5 para Interiores
En renovaciones de oficinas en el centro de Madrid (zonas como Barrio de Salamanca o Chamberí), donde las canalizaciones históricas son estrechas, la fibra óptica es la solución. Utilizamos fibra multimodo OM5 (Wideband Multimode Fiber), diseñada específicamente para soportar múltiples longitudes de onda sobre una sola hebra, multiplicando la capacidad de transmisión sin aumentar el volumen de cableado.
Cumplimiento CPR en Madrid
Es vital cumplir con el Reglamento de Productos de Construcción (CPR). En edificios de oficinas de alta ocupación en Madrid, exigimos cables con clasificación B2ca-s1a,d1,a1 (alta seguridad frente al fuego, baja emisión de humos y acidez, y sin caída de gotas inflamadas).
Canalización y Gestión de Interferencias (EMI)
La eficiencia de una red se degrada drásticamente ante las interferencias electromagnéticas (EMI). En entornos de oficina modernos, con alta densidad de fuentes de alimentación conmutadas y sistemas LED, el ruido eléctrico es un enemigo invisible.
Separación Galvánica y Blindaje Avanzado
Aplicamos rigurosamente la normativa EN 50174-2 sobre distancias de segregación. Utilizamos sistemas de canalización metálica con continuidad eléctrica para crear una Jaula de Faraday alrededor de los datos.
Para entornos críticos, implementamos cableado S/FTP (Shielded Foiled Twisted Pair). Este doble apantallamiento garantiza una relación Señal-Ruido (SNR) óptima, vital para mantener las modulaciones complejas de las redes 10GBASE-T y superiores.
El Reto de los Edificios Históricos
En intervenciones en edificios protegidos de Madrid, donde no es posible realizar rozas, utilizamos sistemas de suelo técnico de bajo perfil y canalizaciones perimetrales de diseño arquitectónico que integran barreras físicas internas para separar potencia y datos.

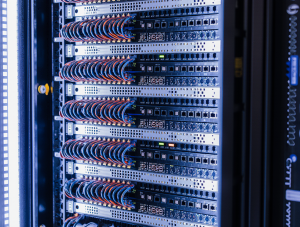

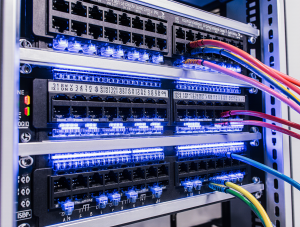

El Corazón del Sistema: El Rack de Telecomunicaciones
El Recinto de Infraestructura de Telecomunicaciones (RITT) o cuarto de servidores es donde se define la estabilidad operativa. Un «nido de cables» es un riesgo de inactividad inaceptable.
Termodinámica del Rack
Los equipos de red activos de 2026 generan una densidad térmica elevada. Diseñamos la disposición del rack basándonos en flujos de aire (pasillo frío / pasillo caliente), utilizando unidades de ventilación activas gestionadas por termostatos digitales que mantienen la temperatura en el rango óptimo de eficiencia (ashrae).
Gestión de Energía y SAIs de Doble Conversión
La red eléctrica de Madrid es estable, pero no inmune a micro-cortes o armónicos. Instalamos Sistemas de Alimentación Ininterrumpida (SAI) de doble conversión online. Estos equipos no solo dan batería, sino que regeneran la onda eléctrica pura, protegiendo los switches y servidores de cualquier suciedad en la red eléctrica.
Organización ANSI/TIA-606-B
Aplicamos el estándar de etiquetado industrial. Cada cable, panel y toma se identifica con un código alfanumérico único. Esto reduce el tiempo de resolución de incidencias (MTTR) en un 80%, permitiendo a los técnicos de IT localizar cualquier puerto físico en segundos.
Integración de Redes Inalámbricas (WiFi 7)
La movilidad es esencial. En 2026, el estándar WiFi 7 (802.11be) es el rey. Sin embargo, una red inalámbrica eficiente depende totalmente de su infraestructura cableada.
Estudios de Cobertura (Heatmaps)
Antes de la instalación, realizamos simulaciones de radiofrecuencia para predecir el comportamiento de la señal a través de los muros y obstáculos de la oficina. Esto evita las «zonas muertas» y, más importante aún, las zonas de co-canal (interferencia entre antenas propias).
Alimentación PoE++
Los nuevos puntos de acceso WiFi 7 requieren una potencia superior para alimentar sus múltiples radios. Dimensionamos los switches con capacidad PoE++ (802.3bt), entregando hasta 60W o 90W por puerto, eliminando la necesidad de cableado eléctrico adicional en techos y falsos suelos.
Certificación del Cableado: La Garantía de Calidad
Existe una diferencia abismal entre «verificar» (comprobar que el cable tiene continuidad) y «certificar». En CBS Eléctrica, una instalación no se entrega sin su correspondiente certificación de Categoría.
Parámetros Críticos de Certificación
Utilizamos certificadores de campo de última generación (tipo Fluke DSX) para medir parámetros físicos que determinan el rendimiento real:
| Parámetro | Impacto en la Red |
|---|---|
| NEXT (Near-End Crosstalk) | Mide la interferencia entre pares en el extremo del emisor. Vital para comunicaciones full-duplex. |
| Return Loss (Pérdida de Retorno) | Indica la pureza de la señal y la calidad de los crimpados/conectores. |
| Insertion Loss (Atenuación) | La pérdida de señal a lo largo de la distancia. Crítico en tiradas largas cercanas a los 90m. |
Entregamos un informe PDF detallado por cada toma de red instalada. Esta es la garantía jurídica y técnica de que la infraestructura cumple con la normativa ISO/IEC 11801.
Normativa, Sostenibilidad y Eficiencia Energética (RITE)
Una instalación en Madrid debe alinearse con el Reglamento de Instalaciones Térmicas en los Edificios (RITE) y las directrices de eficiencia energética.
Integramos la red de datos con los sistemas de gestión del edificio (BMS). Utilizamos la red para transportar datos de sensores de presencia y calidad del aire, permitiendo que la iluminación y la climatización se ajusten en tiempo real a la ocupación real de las salas. Esto convierte a la red no solo en un centro de costes, sino en una herramienta de ahorro energético pasivo.
